一、产品原理及产品特点

●产品概述

AJ61系列是26G高频雷达式物位测量仪表，输出4~2 0mA模拟信号，测量距离可达70米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于∶反应釜或固体料仓等复杂的测量条件。

●原理

雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号

● 特点

非接触测量，无磨损，无污染

雷达物位计采用了26GHz的发射频率，波长更短，对在倾斜的固体表面有更好的反射、测量盲区更小，对于小罐测量也会取得良好的效果。

二、产品技术参数

可测介质：液体、固体块料、固体颗粒

测量范围∶0~70米

过程连接∶螺纹、法兰

温度范围：-40~500℃

过程压力∶常压

频率范围∶26GHz

防爆等级∶ExdIT4 Cb   粉尘防爆∶ExtDA21IP66 T80℃

信号输出∶4~20mA/HART（两线/四线）RS485/Modbus

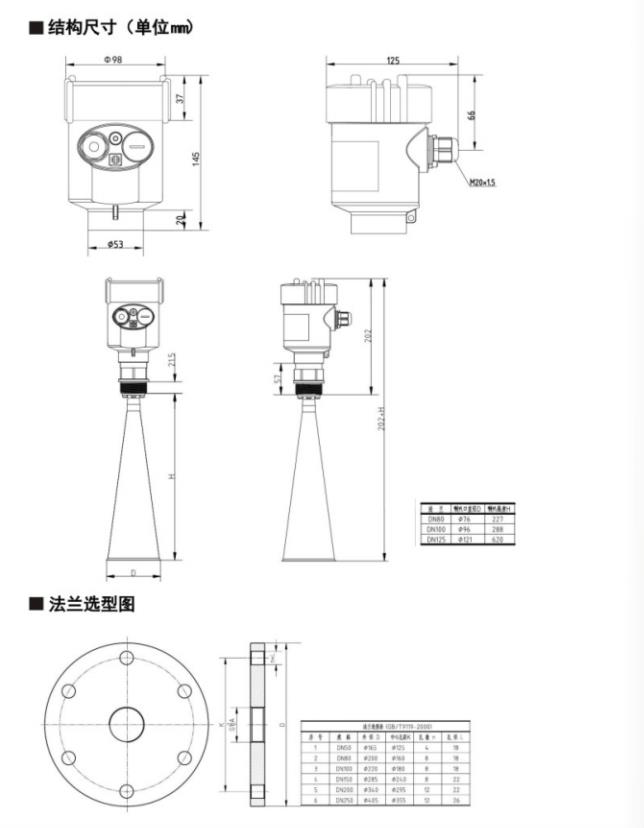

三、产品的结构尺寸
