一、工作原理及产品特点

高精度光纤油罐群检测系统是承德市本特思达仪表公司为满足石油制品罐群的液位及油水介面检测需要而研制开发的。该系统精度高、灵敏、可靠，可用于各种类型储罐及介质的测量。除具有液位或界面的测量、显示及容积、质量计算功能外，还有高、低液位设定、自动报警和报表打印等功能。可实现液位或界面的全天候长期连续自动检测。

二、技术参数及性能指标

性能指标

◆高精度光纤油罐群检测系统

1、测量范围：0 ～ 65m

2、精 确 度：±2mm

3、分 辨 率：1mm

4、介质密度范围：0.5 ～ 3.0g/cm3

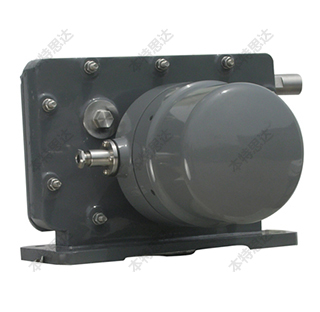

◆ BTY-G 系列光纤液位变送器

1、环境温度：-30 ～ 135℃

2、外壳防护等级：IP65

3、光缆传输距离：≤5km

4、防爆标志：ia Ⅱ CT4 ～ T6

5、外形尺寸：370×280×240

6、光缆规格：62.5/125 四芯多模外径≤ φ9

◆ BS-422 智能数据处理器

1、供电电源：220VAC 或24VDC

2、功耗：30W

3、输出：RS-232 或RS-422

4、外形尺寸：600×600×1800

5、传输距离：0 ～ 1200m

6、电缆规格：3mm2 四芯

7、相对湿度：≤ 95％

8、电气接口：M20×1.5

◆计算机监控系统

1、硬件配置

CPU PII 以上或更新（300 以上）

内存 32M 以上

硬盘 2G 以上

2、操作系统：运行在WINDOWS98 下

3、通用打印机

◆二次仪表

1、供电电源：220VAC

2、输 出：4 ～ 20mA

3、显 示：8 位LCD 显示

4、环境温度：-10 ～ 60℃

5、功 能：显示液位、重量、容积等

6、安装方式：壁挂或盘装

7、外形尺寸：壁挂：500×450×200

盘装：1 6 0×1 6 0×4 6 5

8、通 讯：RS485 接口

9、开口尺寸：154×154

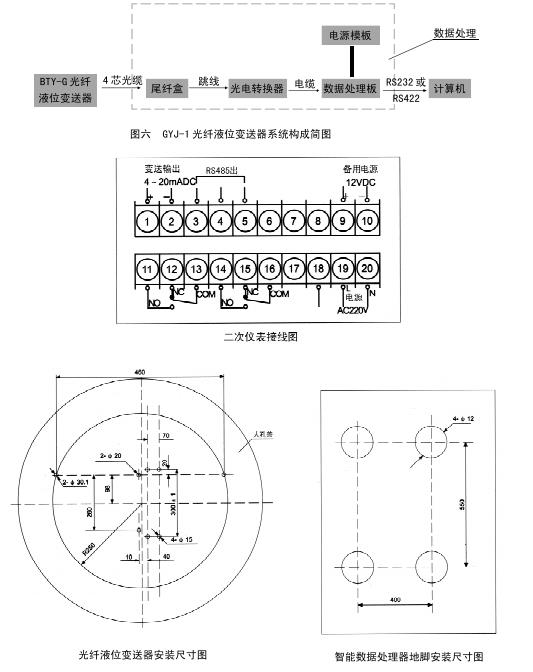

三、产品结构及安装
