一、工作原理及产品特点

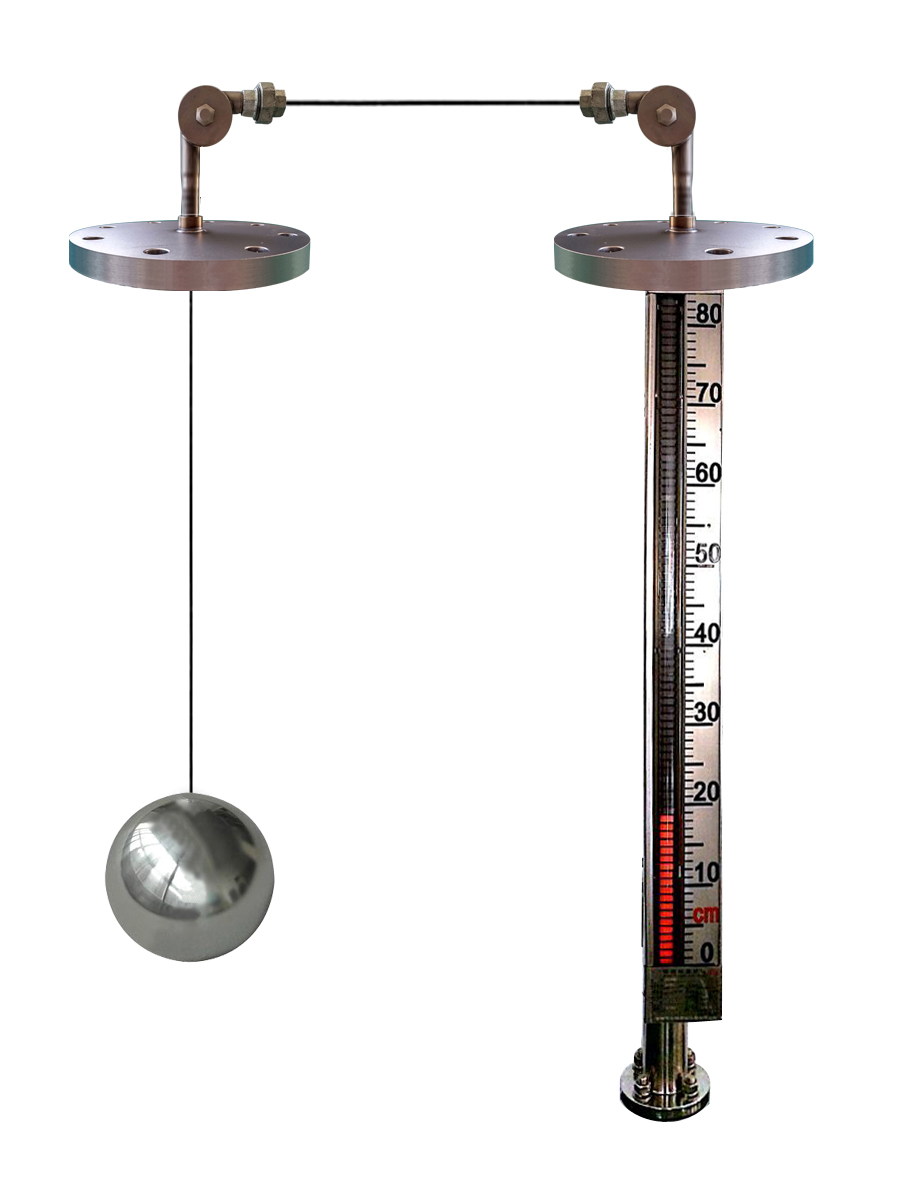

BTY-U560 型同步浮球液位计是我公司研发的液体储罐专用液位计。液位计具有现场显示和远传功能，除了准确、直观显示液位外，还可以实现远程测控。产品采用了特殊的油封结构，既保证了浮子的灵敏度，又实现了罐内液体的密封。

本产品可以广泛应用于石油、化工、电力、冶金、环保、市政、食品、水处理等行业储罐液位的检测。

产品特点

1、采用机械密封结构，解决罐内蒸汽及其它气体外泄的问题；防冻、防结冰；

2、现场带指针显示，在所有指针导轨连接处安装特殊设计的定位导轨，防止指针卡住；

3、按照现场实际测量范围制作仪表，保证仪表长期运行稳定；

4、整体采用不锈钢结构，耐腐蚀性；

5、整体结构易于安装，维修。

6、现场仪表顶部安装，不得动火。

7、浮球均为特氟龙材质。

8、内外浮球质量差不超过两公斤。

9、传动件防静电。

二、技术参数

测量范围：0～30m

 准 确 度：±10mm

 介质密度：0.4～2.0g/cm3

 工作温度：0～200℃

 工作压力：小于0.5MPa

 介质粘度：≤0.4Pa·S

 过程连接：法兰联接（按客户要求）

 远传输出：二线制4～20mA（24V DC）

 防爆标志：ExiaⅡCT4

 防护等级：IP65

 开关报警点容量：24VDC 1A（常开型）其它类型需标注

电气接口：M20*1.5

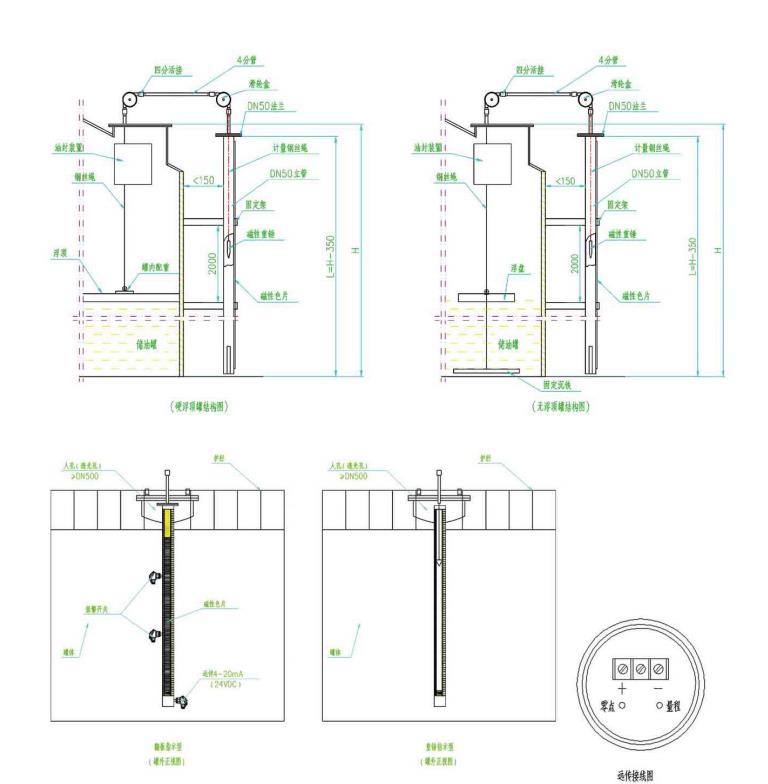

     三、产品结构
