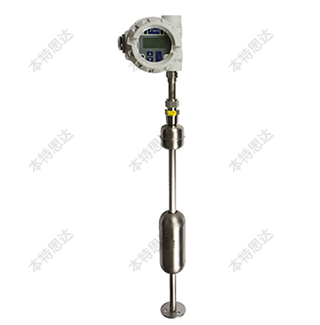

BTY-CM两线制高精度智能磁致伸缩液位计，是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响，具有精度高、稳定性好、可靠性高、使用寿命长、安全可靠等优点。被广泛应用于过程控制、石油加工、制药、食品加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与控制。 智能磁致伸缩液位计具有HART 协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD 液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定等。

工作原理

      磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时，电子部件产生一个电流“激励”脉冲，该脉冲电流以光速沿波导丝向下运行，并在波导丝周围形成周向安培环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，并由电子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固定量为2800m/s），即可计算出浮子产生扭转波的位置与测量基准点间的距离，也就是液面的位置。磁致伸缩液位计传感器原理见下图。

技术性能

测量范围：刚性杆式0.1～5m，柔性管式0.5～20m

精    度：±1mm或0.1%取较大值；±2mm或0.2%取较大值

分 辨 率：0.1mm

适用介质：与探头材料相兼容的液体

工作压力：-0.05～10MPa

工作温度：-40～85℃（-20～70℃带LCD表头）

介质温度：-40～100℃(高温型-40～200℃)

介质密度：0.5～2.0 g/cm3

介质粘度：≤0.8Pa·S

稳 定 性：±0.1％FS/年

温度系数：在环境温度范围内均为0.1％/10℃

电源电压：9～45V DC，通常24V DC

输出信号：4～20mA DC二线制

负载：50×(电源电压-9)Ω

阻 尼：0～24s之间可调

死 区：上死区50mm；下死区50mm

电源影响：小于输出量程的0.005%/V

负载影响：供电电压恒定时，负载变化没有影响

湿度影响：0～95％相对湿度无影响

振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1％FS

外 壳：模压铸铝（外涂环氧树脂）

防护等级：探头IP68、表头IP65

防 爆：隔爆型：dⅡBT5；本安型：iaⅡCT6

现场指示：多功能LCD数字显示表

电气接口：M20×1.5阴螺纹

过程连接：DN50、DN80、DN100法兰或M18×1.5、M20×1.5、G3/4"阳螺纹或特殊定制

探杆材料：304、316L、PP、PVC、PTFE

浮子材料：304、316L、PP、PTFE

接 地：仪表外壳应与罐壁和大地良好连接

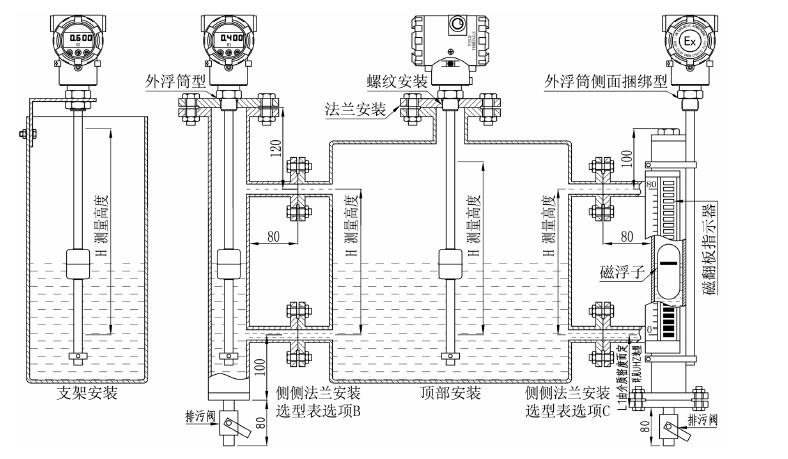

外形尺寸及安装方式

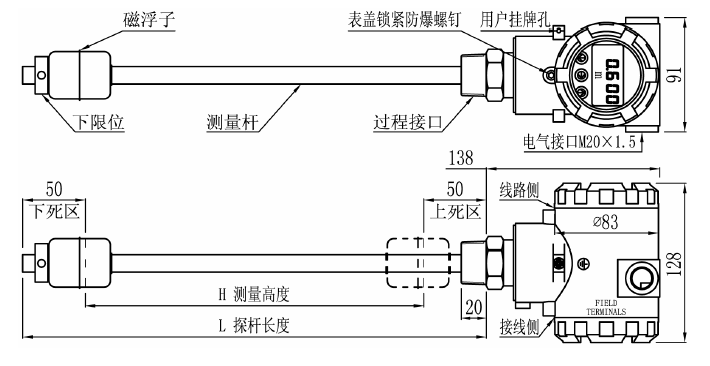

外形尺寸
